Датчик протечки воды

Датчики протечки воды

• Что такое датчик воды
• Как работает датчик воды
• Как и куда устанавливаются датчики
• Как проверить датчик воды

Как работает датчик воды?

Принцип работы датчика - изменение сопротивления между контактами электродов. При всей его простоте, основная проблема большинства производителей датчиков воды - ложные срабатывания и коррозия контактов.

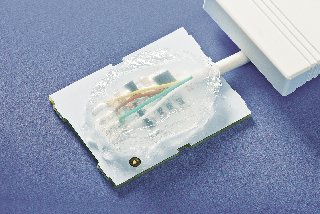

У всех датчиков Гидролок рабочие контакты позолочены, а места пайки залиты герметиком, что кратно увеличивает срок службы датчика.
Встроенная защита от ложных срабатываний, проводящая дополнительные замеры сопротивления в случае любых изменений сопротивлений, увеличивает чувствительность датчиков и предотвращает ложные срабатывания.
Выпускаемые датчики делятся на:

• Проводные датчики
  • Пассивные
    • WSP - обычные пассивные датчики с 3м и 5м проводом
    • WSP+ - пассивные датчики с контролем обрыва и потери датчика
  • Активные (требующие питания - 5-30В)
    • 3х проводные датчики WSS (1 контакт передающий аварию - до отключения питания)
    • 4х проводные WSU - для систем диспетчеризации (2 контакта - один передает аварию до отключения питания, второй до высыхания датчика)
• Беспроводные датчики

Что такое датчик воды?

WSP - Water sensor - Датчик воды- это электронный сенсор, который как самостоятельно, так и с помощью внешнего омметра определяет намокание контактов с помощью измерения сопротивления между контактами.
Большинство датчиков на рынке, на данный момент - пассивные датчики, которые представляют из себя 2 контакта между которыми внешний блок замеряет сопротивление. Зачищенные концы двухжильного провода будут работать также.

Так почему мы рекомендуем использовать датчики?

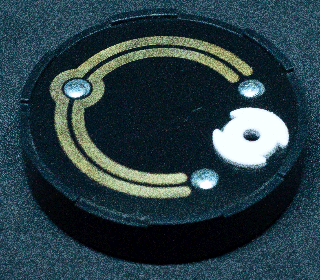

Поскольку замер сопротивления во влажной среде чреват коррозией, и как результат падением чувствительности, в качестве датчиков используются позолоченные контакты, а сама пайка залита герметиком.

Помимо обычных пассивных датчиков воды, выпускаются датчики меняющие сопротивление или отдающие постоянное сопротивление для контроля наличия датчика, отдающие сигналы ОК (открытый коллектор) используемые в системах диспетчеризации или для подклчения для WiFi или GSM модулей

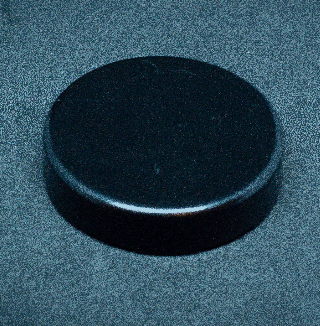

Беспроводной датчик протечки воды: принципы работы

Беспроводной датчик утечки воды, как и обычный проводной датчик, оснащен электродами. Если на них попадает вода, происходит замыкание полюсов электродов, и датчик посылает сигнал на приемник, подключенный к блоку управления. Если после отправки сигнала об аварии, от радиомодуля не пришло подтверждения получения сигнала, датчик отправляет аварийный сигнал повторно до получения сигнала подтверждения о полученном сигнале аварии.

С блока управления, в свою очередь, сигнал передается на краны, которые незамедлительно останавливают подачу воды в систему. Время от намокания датчика до полного позициониррования кранов в закрытом состоянии занимает 15–20 секунд. Подача воды не возобновится до полного устранения утечки или переключении блока управления в режим принудительного открытия кранов (например в случае тушения пожара)

Краны не будут открыты даже при полном высыхании датчиков.

Для сброса аварии, требуется вытереть и высушить датчики воды, после чего отключить и включить блок управления.

Нужно отметить, что для исправного функционирования беспроводного датчика утечки воды необходимо правильно его установить и подключить. Для этого достаточно «познакомить» беспроводной датчик протечки с модулем подключенным к блоку управления. Этот модуль «знает» все подключенные к нему беспроводные датчики поименно и будет, помимо постоянного ожидания аварийного сигнала от датчиков, по  несколько раз в день уточнять состояние датчика (уровень приема, заряд батареи).
В случае невыхода беспроводного датчика на связь, система сообщит Вам об этом с помощью звуковых и световых сигналов, с указанием номера пропавшего датчика.  Пропажа датчика не является аварией и краны не перекрываются.

Также, при подключенном GSM информаторе, сигнал об аварии от датчика затопления, может дублироваться в виде СМС на телефон владельца дома или квартиры.

Стоимость беспроводного датчика затопления относительно высока (в 4 раза больше, чем проводные датчики затопления), потому мы рекомендуем устанавливать комбинированную систему, когда Вы используете беспроводные датчики WSR совместно с проводными датчиками WSP или WSP+.
Обслуживание беспроводных датчиков и их эксплуатация, вместе с тем, процесс практически беззатратный.
Беспроводные датчики WSR затрачивают минимум энергии для своей работы, работая на "свободной" частоте 868МГц не имеют вредных излучений.
Время от времени для поддержания их работы требуется замена элементов питания – батарей (раз в 7-15 лет).
Мы рекомендуем примерно раз в полгода протирать контакты рабочей поверхности датчиков

Установка беспроводных датчиков протечки воды

Перед установкой нужно определить место монтажа. Лучше всего выбирать участки поверхностей помещения, где протечка может произойти вероятнее всего. Например, под раковиной или ванной, возле посудомоечной или стиральной машины. При этом,  в сантехшкафу мы рекомендуем устанавливать проводной датчик для более удобного его извлечения в случае аварии


Как проверить датчик воды.

Проверка датчика воды осуществляется простым смачиванием контактов датчика. В результате получаем срабатывание системы. Это самый простой и действенный способ проверки датчика.
Также мы рекомендуем раз в 6 месяцев протирать контакты датчиков, во избежание падения чувствительности контактов датчика.
В случае использования блока Премиум, Вы также можете выключить и включить блок. После загрузки, блок Премиум проверяет наличие и сопротивление подключенных к нему датчиков WSP+. В результате, на блоке премиум, те зоны к которым подключены датчики WSP+, загорятся, подтверждая, что блок их видит.

•  Внимание, при проверке беспроводных датчиков не закрывайте их сверху рукой, чтобы не создавать экранирующий эффект.

Проводные датчики протечки воды

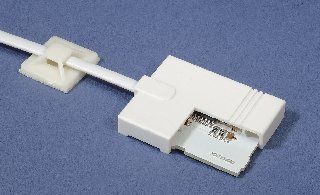

Габаритные размеры проводных датчиков затопления: (без учета кабеля) 35х47х8 мм

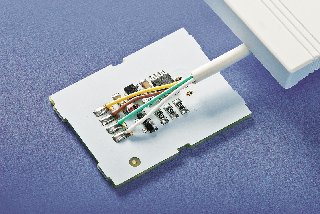

Модификации проводных датчиков протечки воды.
• SWS (WSS) Аналоговый датчик протечки воды. Применяются в системах GIDROLOCK STANDART (Датчик снят с производства.),
• SWU (WSU). Датчик протечки воды для систем диспетчеризации зданий и систем типа “умный дом”.
• WSP. проводной датчик протечки воды пассивный для системы GIDROLOCK ENERGY, PREMIUM, Universal, Winner. Выпускается в следующих вариантах длины провода - 3м, 5м, 10м.
• WSP +  Оконечный датчик протечки воды с контролем обрыва. Подходит только к системе Гидролок Премиум. Выпускается с проводом длиной 3м.

Температурный диапазон эксплуатации : от 0 до +60 градусов.
Температурный диапазон эксплуатации (WSU, WSP): от -30 до +60 градусов.

Максимальная длина соединительного кабеля 100 метров.
Герметичный корпус со степенью защиты IP67.

Тип выходного сигнала датчика: “открытый коллектор” (Датчики WSS и WSU).
Максимальный ток нагрузки выходного каскада (Iк) 100 мА.
